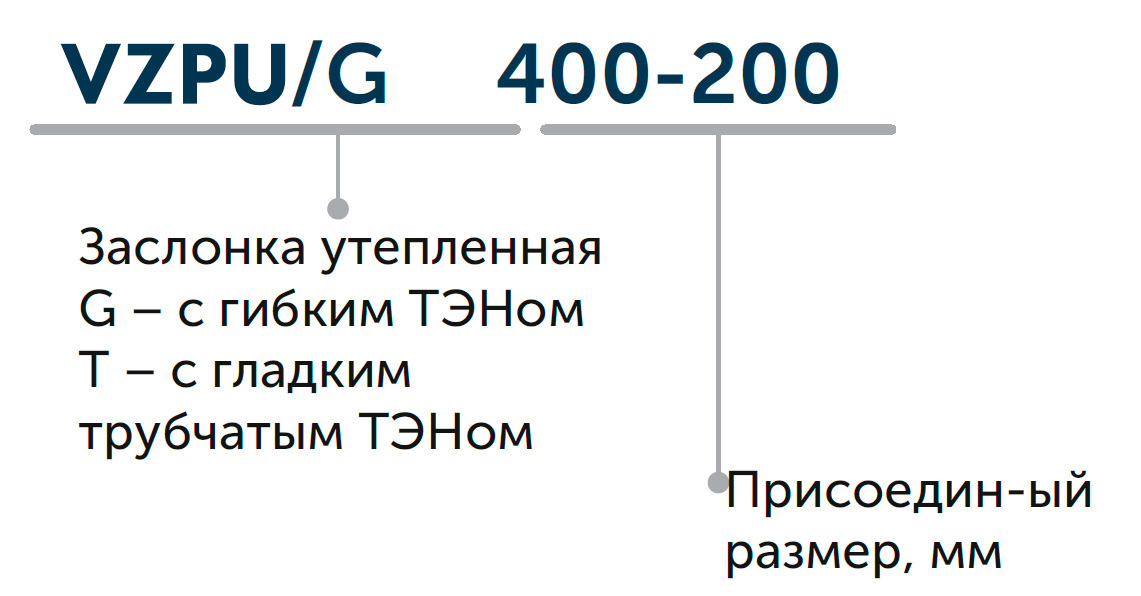

Прямоугольные воздушные утеплённые клапаны Vesta VZPU

Воздушный прямоугольный утеплённый клапан Vesta VZPU предназначен для прямоугольных каналов и необходим для регулирования расхода воздуха или перекрывания воздуховодов. Клапаны VZPU предназначены для монтажа на вытяжке или воздухозаборе расположенных в зонах холодного климата и имеют трубчатые электронагреватели (ТЭНы) в каждом стыке поворотных жалюзи. Нагреватели позволяют разогревать временно стыки лопаток, в том случае если произойдёт обледенения клапана и примерзания жалюзи, тем самым обогрев облегчает их нормальное раскрытие.

Лопатки клапана выполнены из алюминиевого профиля. Примыкание друг к другу лопаток в виде замкового уплотнения, внутри которого размещается трубчатый электронагреватель «ТЭН». Мощность одного Тэна – 0,5 кВт. Расчёт количества ТЭНов производится по формуле Н=к*(н+1), где н - это число лопаток, где к это – число секций. Совокупная мощность всех тэнов Р=0,5*Н, кВт. Лопатки заслонки раскрываются параллельно и приводятся в движение с помощью рычагов и тяг. На корпусе заслонки размещается коробка с клеммами, она нужна для подключения систем автоматики и сигнализации, степень её защиты IP 54. Утеплённая заслонка VZPU представляет собой прямоугольный корпус, выполненный из оцинкованной, стали. В сборке клапанов используется расположенный по периметру обогрев в виде размещённого по наружному периметру клапана, гибкого саморегулирующего нагревательного кабеля, который всегда подключён в сеть переменного тока 220 В. Удельная мощность ТЭН – 33 Вт/м. Нагревательный кабель работает без реостата и не требует дополнительной автоматической схемы управления. Изнутри кабель защищён специальным утеплённым кожухом, при этом не выходящим за наружные габариты фланцев клапана. В качестве исполнительного механизма может использоваться сервопривод.

Монтаж клапана в системе вентиляции осуществляется путём крепления фланцев заслонок к ответным фланцам воздуховодов и другого оборудования систем вентиляции.

Клапаны Vesta VZPU с подогревом устанавливаются в системах вентиляции низкого давления с разностью давлений до1500 Па.

Детали корпуса и жалюзи производятся из листовой оцинкованной стали. Все варианты исполнения клапанов комплектуются узлами поворота жалюзи из материалов, обеспечивающих работу изделия при температурах от -60 С до + 40 С , а встроенные втулки клапана изготавливаются – из латуни, оси – из углеродистой стали с покрытием слоя цинка.

По специальному заказу возможно изготовление клапанов под размеры вентиляционного канала: максимальная высота клапана (размер «В») 2400 мм., максимальная длина клапана (размер «А») составляет 2500 мм.

При проектировании заслонок в системе вентиляции необходимо учитывать падение давления на данном элементе.

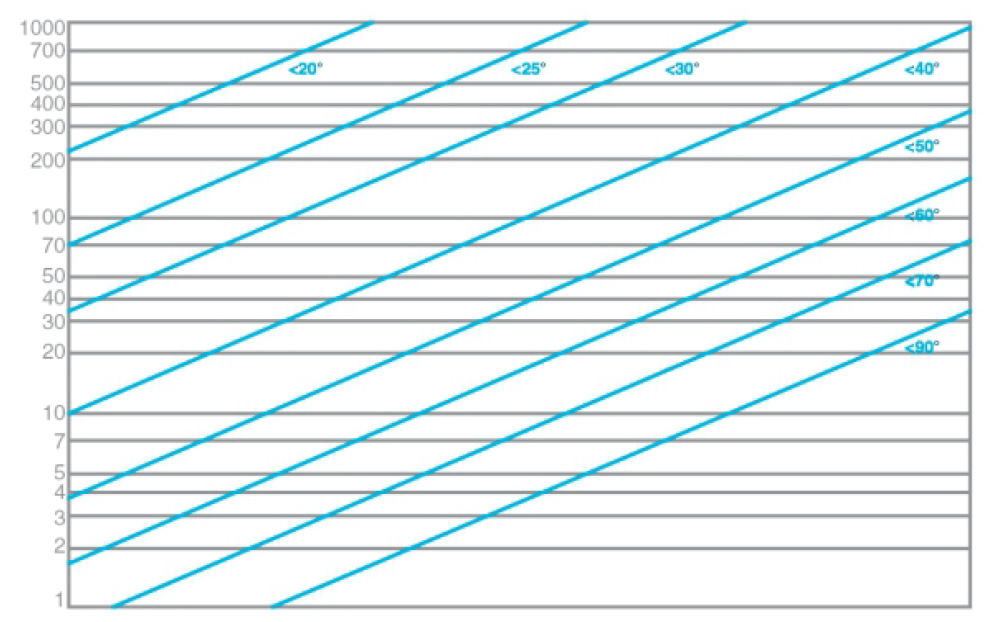

Величину потерь давления можно определить по представленной диаграмме следующим образом:

1. Определяется скорость потока воздуха: v=L/(3600*b*h), где L – расход воздуха через заслонку (м³/час), b и h – соответственно ширина и высота внутреннего сечения (м)
2. Определяется угол открытия лопаток заслонки, при котором требуется определить потери давления.
3. На пересечении вертикальной линии, соответствующей определенной скорости воздуха и наклонного графика потерь давления находится точка, по которой определяются потери давления.

«А» – является шириной внутреннего сечения;

«В» - является высотой внутреннего сечения; А1=А+75 мм - ширина заслонки без привода; В1=В+75 мм - высота заслонки без привода;

А2=А1+170 мм - ширина заслонки с приводом, где 170 мм — длина штока для монтирования привода.

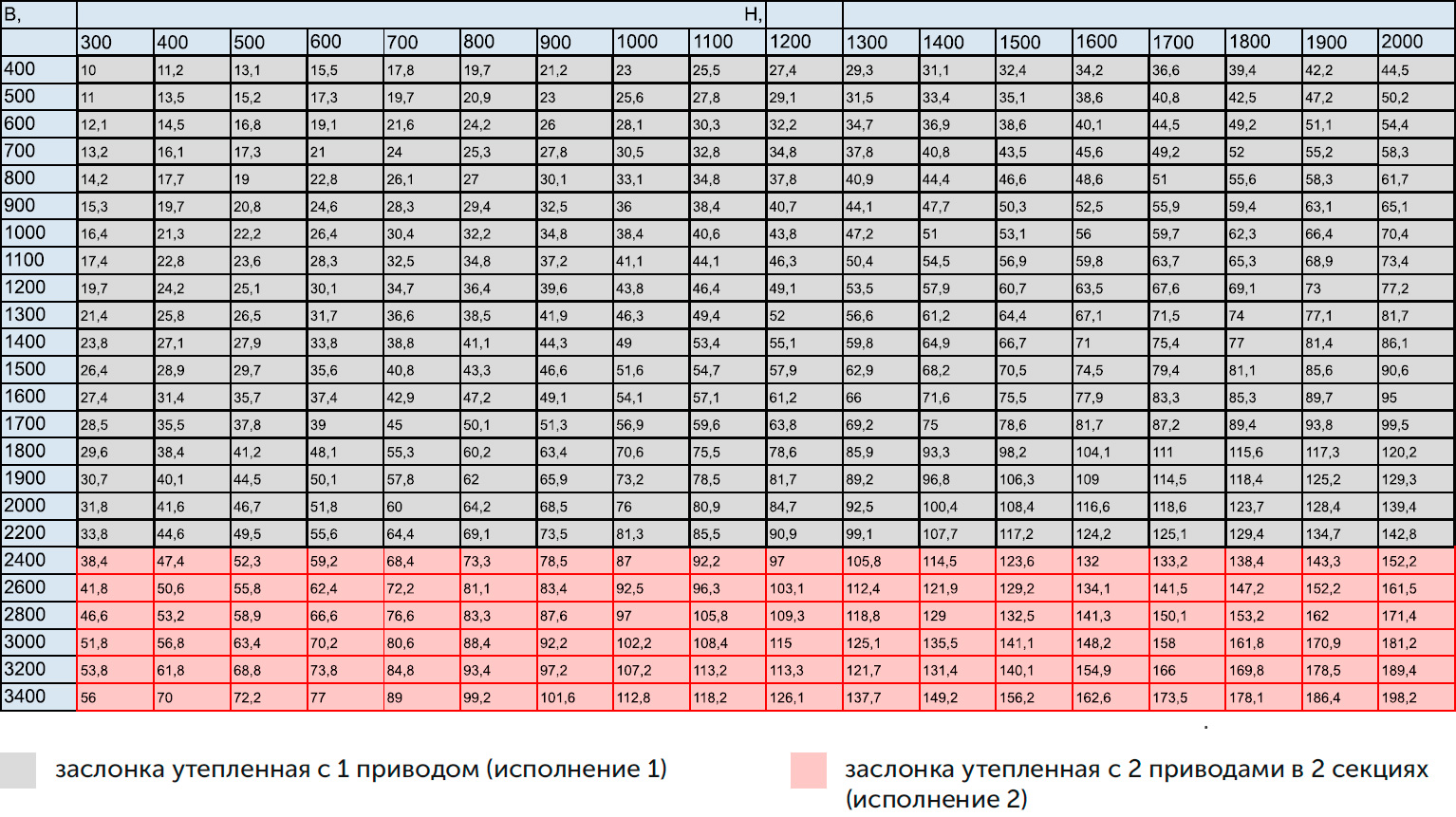

Производство минимальных размеров одной заслонки от 400х300 мм. Производство максимального размера одной заслонки – 3400х2000 мм.
