Прямоугольные воздушные клапаны Vesta VZP

Типоразмер:

Цена: 10 880.00 ₽

Прямоугольный воздушный клапан Vesta VZP предназначен для того чтобы регулировать расход воздуха, а также для перекрывания воздуховодов в системах вентиляции и кондиционирования воздуха в зданиях различного назначения.

Воздушная заслонка изготовлена из алюминиевого сплава и может эксплуатироваться в неагрессивной среде.

Перепад давления на закрытом клапане не должен превышать 1400 Па, а максимальная рабочая температура +80°С, минимальная - 40°С.

Клапан Vesta VZP выполнен из прямоугольного корпуса и установленных во внутрь него жалюзи, которые поворачиваются на требуемый угол благодаря системе зубчатых колёс. С помощью специальной внедрённой площадки к корпусу клапана осуществляется крепление ручного или электрического привода. Корпус и жалюзи снабжены резиновыми уплотнителями. Дополнительно к заслонке в качестве аксессуаров могут быть предложены электропривод или ручной привод.

Монтирование клапана в воздуховоде осуществляется с помощью болтовых соединений.

Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки. При монтаже клапанов с электроприводами допускается только горизонтальное положение жалюзи.

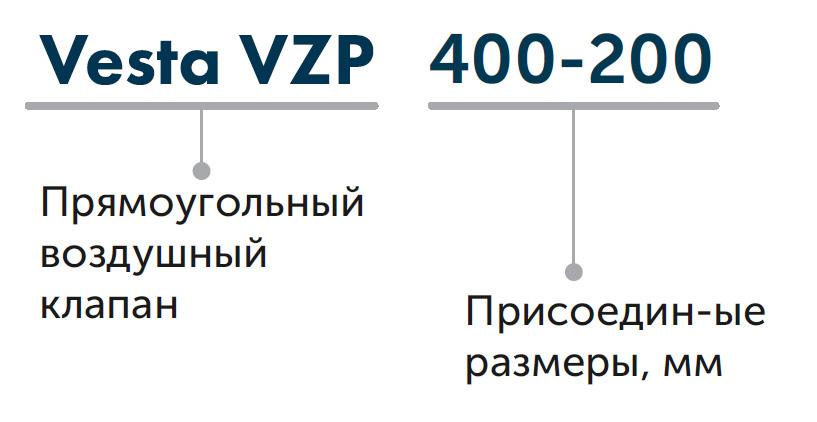

Обозначение типовых прямоугольных воздушных клапанов.

Типы исполнения

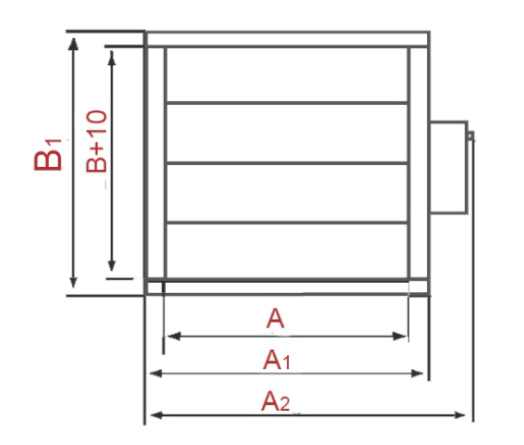

Исполнение 1

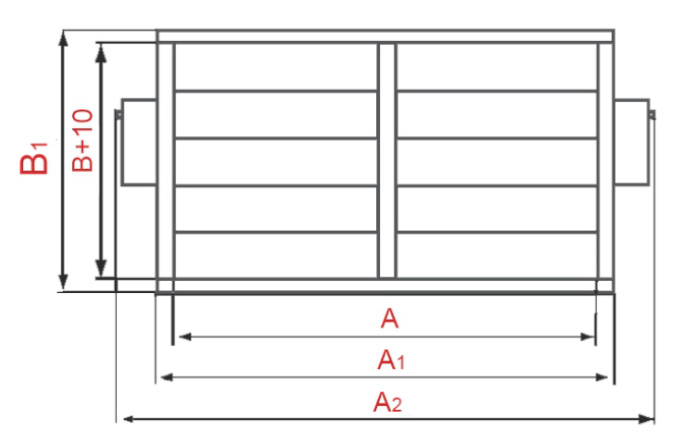

Исполнение 2

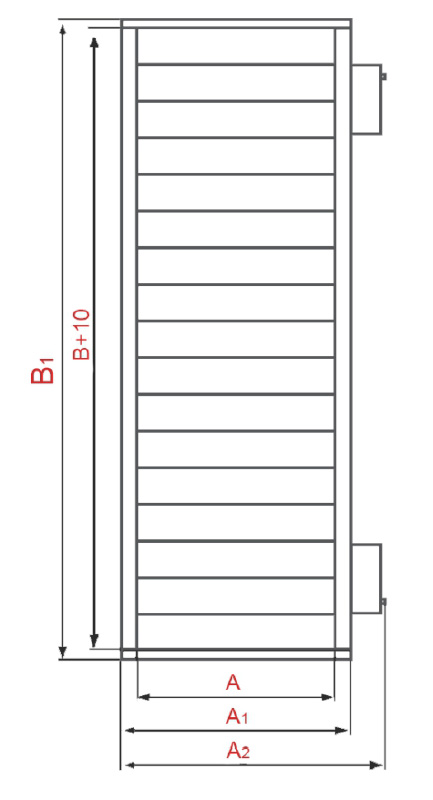

Исполнение 3

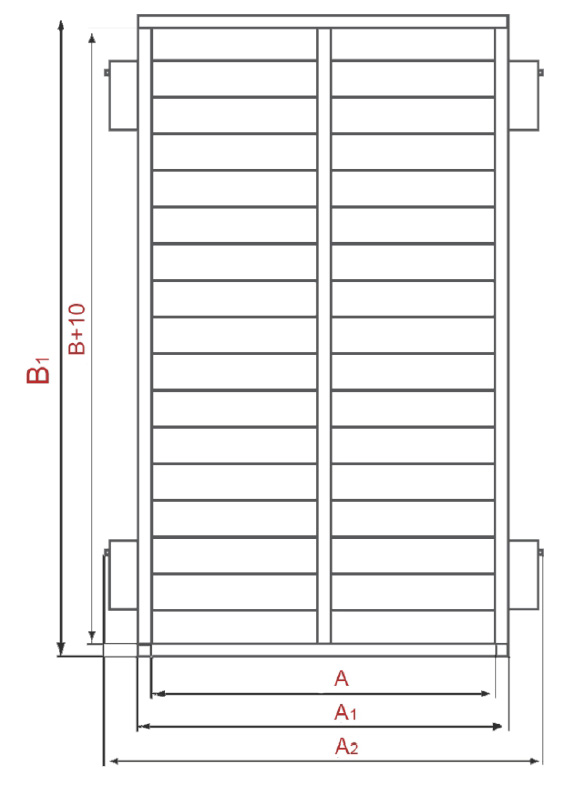

Исполнение 4

«A» - ширина внутреннего сечения,
«B» - высота внутреннего сечения,
«А1» - ширина без привода,

«В1» - высота без привода,
«А2» - ширина с приводом.
«A1» =A+70, B1 =B+50, A2=A1+120 (привод с возвратной пружиной),

A=A+80 — привод без возвратной пружины A2=A1+55 —ручной привод.
В алюминиевой заслонке длина остаётся всегда постоянной и равна 125 мм.
При высоте заслонки B не кратной 100 мм, оставшаяся часть перекрывается полосой, оцинкованной стали.

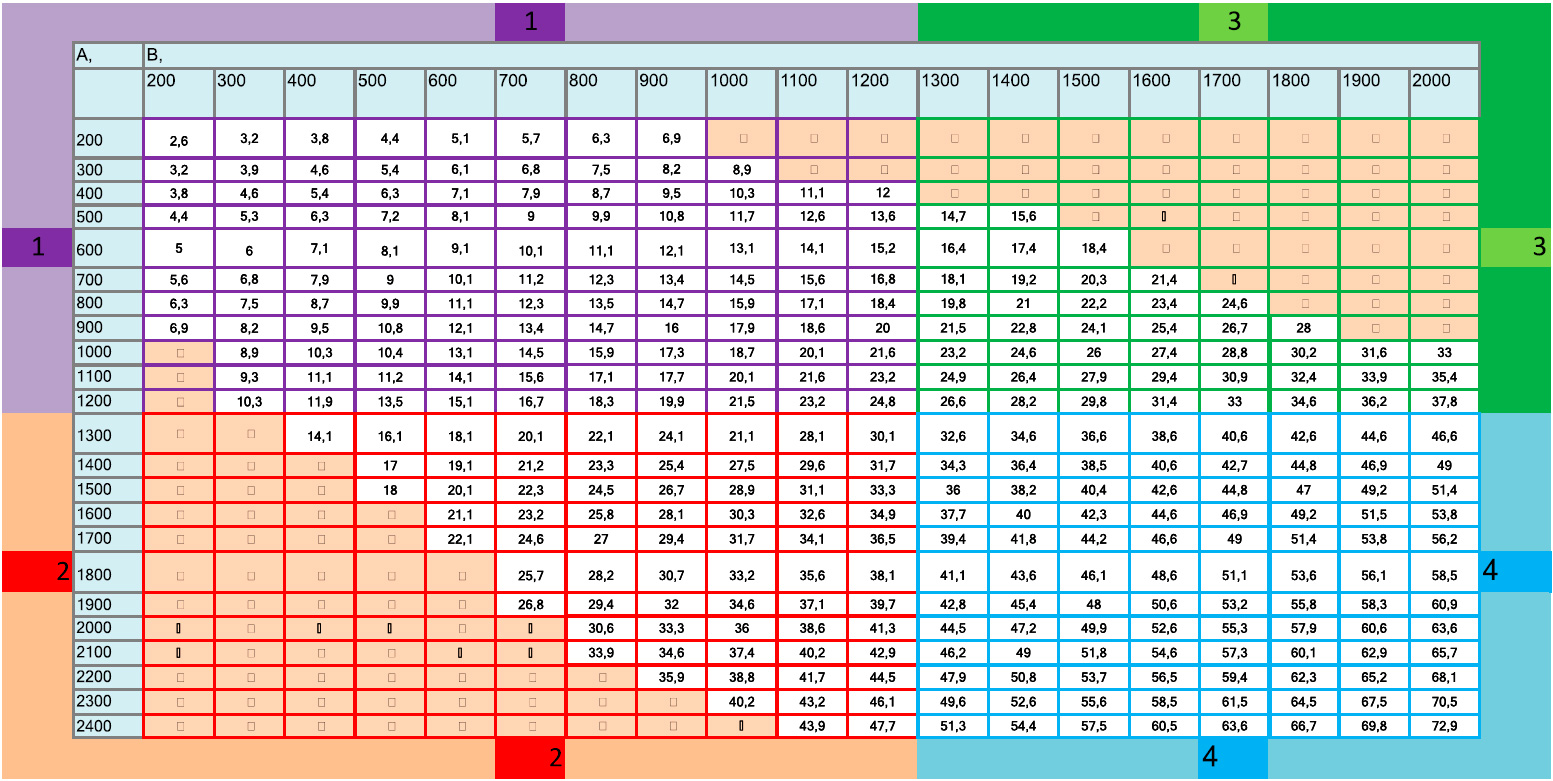

Тип исполнения и масса без проводов, кг

1 — заслонка с одним приводом «исполнение №1»

2 — заслонка с двумя приводами в 2-ух секциях «исполнение №2» — заслонка конструируется индивидуально

3 — заслонка с двумя приводами по вертикали «исполнение №3»

4 — заслонка с четырьмя приводами в 2-ух секциях «исполнение №4»

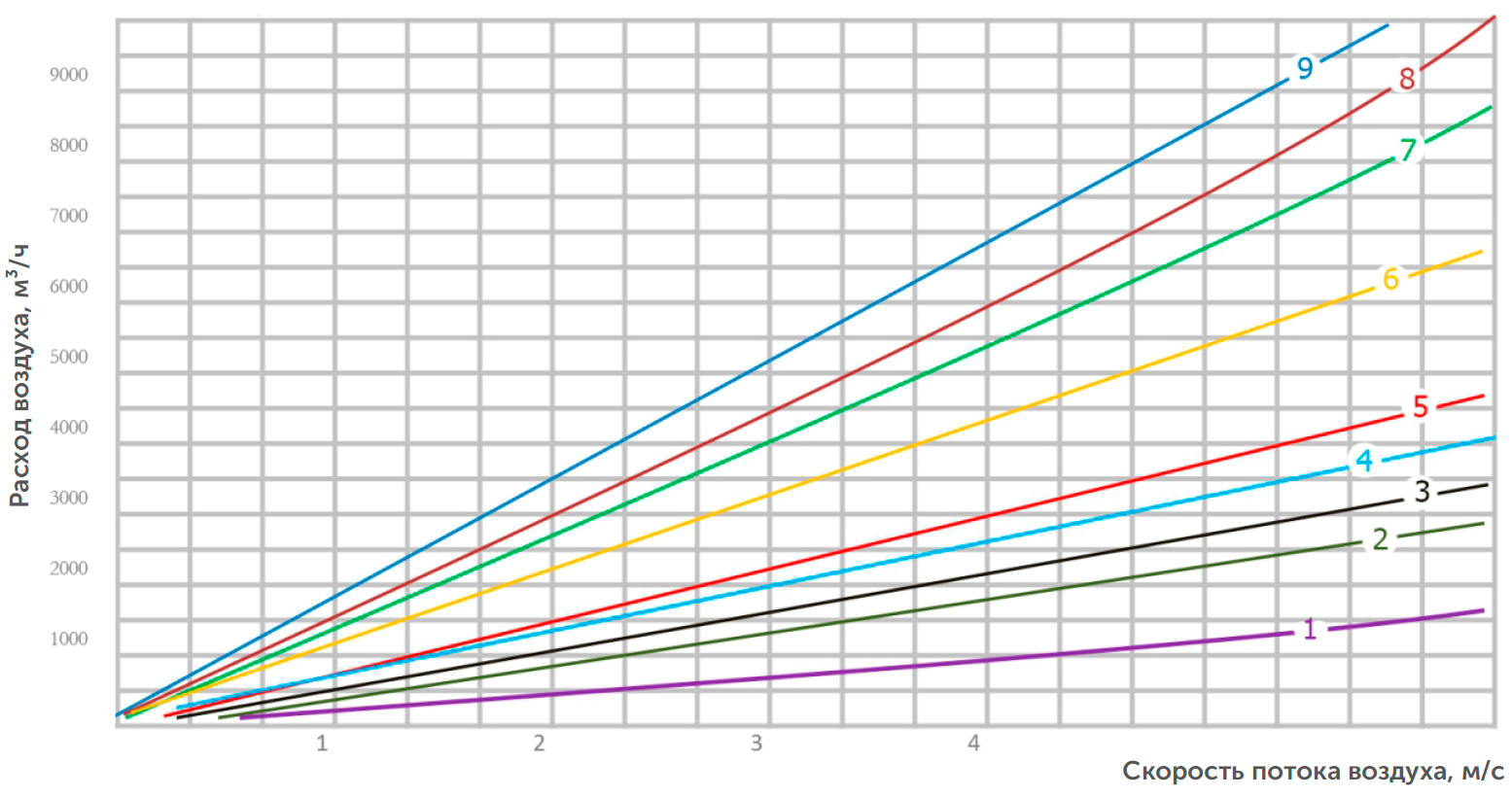

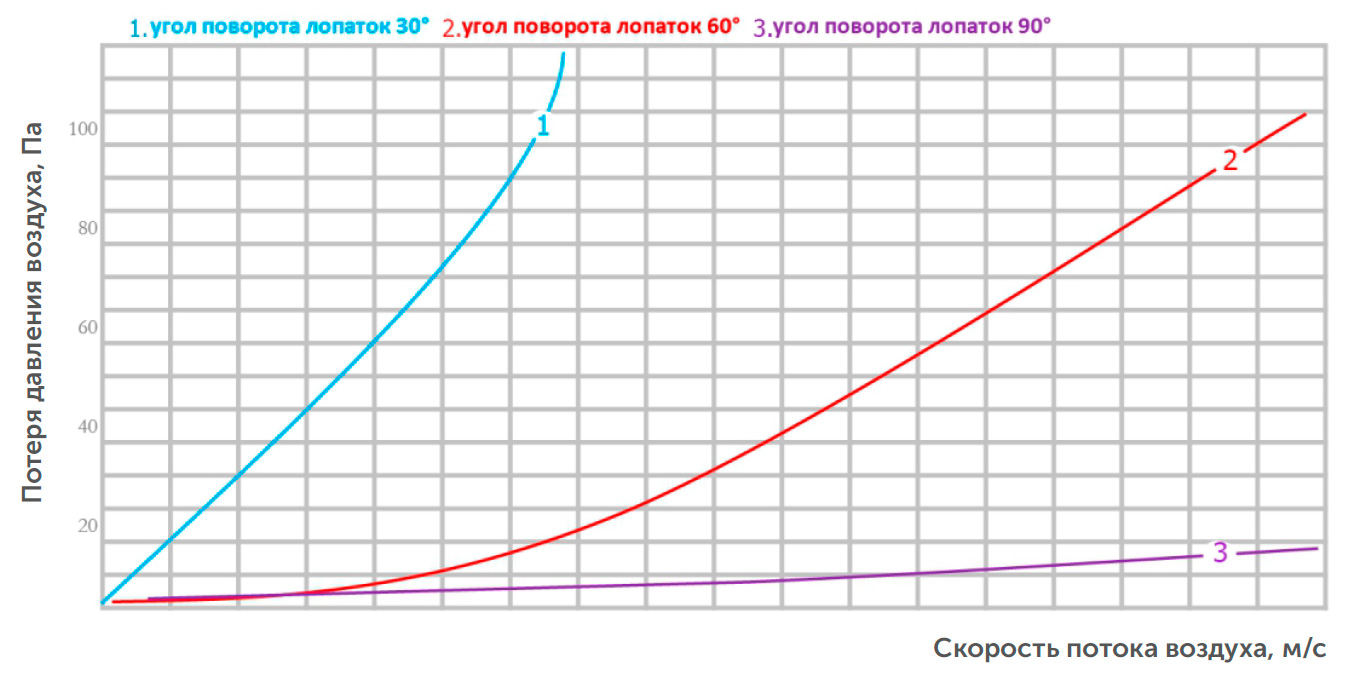

Технические характеристики воздушной заслонки Vesta VZP

Габаритные размеры воздушного клапана Vesta VZP

Типоразмеры	A, мм	В, мм	А1, мм	В1, мм	Масса, кг
400-200	200	400	250	470	5,1
500-250	250	500	300	570	6
500-300	300	500	350	570	7
600-300	300	600	350	670	8
600-350	350	600	400	670	8
700-400	400	700	450	770	10
800-500	500	800	550	870	12
900-500	500	900	550	970	16,5
1000-500	500	1000	550	1070	21

Технические характеристики устанавливаемых на клапан сервоприводов

Модель сервопривода "Lufberg"	Возвратная пружина	Крутящий момент, Hм	Максимальная площадь заслонки, м²	Время открытия/ закрытия, сек	Напряжение, В	Мощность, кВт
DA02N220/24	нет	2	0,4	35/35	230/24	2,0/0,5
DA04N220/24	нет	4	0,8	110/110	230/24	1,0/2,0
DA08N220/24	нет	8	1,6	150/150	230/24	2,0/2,0
DA16N220/24	нет	16	3,2	150/150	230/24	3,0/2,5
DA05S220/24	да	5	1	75/75	230/24	5,0/2,5
DA10S220/24	да	10	2	75/75	230/24	6,0/5,0
DA15S220/24	да	15	3	150/150	230/24	6,5/5,0

*по требованию заказчика заслонка может комплектоваться приводом другого производителя
