Секция фильтра УФ-обеззараживания Vesta VDUF предназначены для того, чтобы практически полностью подавлять биологических активных веществ и организмов патогенной микрофлоры, находящихся в потоке воздуха систем вентиляции.
Бактерицидная секция выполнена на основе без озоновых амальгамных ультрафиолетовых ламп, с электронным пускорегулирующим аппаратом, которые также с успехом применяются больничных учреждениях для обработки воздуха.
Обеззараживание воздуха непосредственно в канале воздуховода происходит благодаря ультрафиолетовому противомикробному излучению.
Монтаж осуществляется в любом положении. Корпус Vesta VDUF изготовлен из стального оцинкованного листа. Встроенные бактерицидные газоразрядные ртутные лампы низкого давления, мощность которых составляет 75 Вт (питание 230 В).
В соответствии с руководством Минздрава РФ — Р 3.531904-04, пр. 4, подготовлена методика расчёта, описанная ниже.
Требуемое количество ламп рассчитывается по формуле:
Nл – требуемое количество ламп; Прв – расход воздуха, м3/ч.;
Hv – требуемая объёмная бактерицидная доза, Дж/м3.;
Кз – коэффициент запаса, равный 1,5; Фбк.л – бактерицидный поток 1-й лампы, равный 26,5 Вт;
Кф – коэффициент использования бактерицидного потока, равный 0,9.
Для объективного понимания как производится расчёт для Вас разработана формула в следующем примере:
Далее из суммарного расчёта нужного количества ламп для помещения выбирается секция или несколько секций обеззараживания по необходимости. Также специалистами рекомендуется, чтобы расход воздуха идущий через выбранную секцию VDUF для канальной системы не превышал максимально допустимого проходящего воздуха.
Примечание: изделия могут комплектоваться автоматикой.
Обозначение типовых прямоугольных водяных охладителей.
Техническое описание основного применения бактерицидной секции Vesta VDUF в каналах вентиляции
| Категория помещений |
Тип помещений |
Объемная бактерицидная доза Hv, дж/м3 |
| 1 |
Родильные, предоперационные, операционные, стерильные зоны ЦСО, детские палаты роддомов |
385 |
| 2 |
Палаты реанимационных отделений, помещения нестерильных зон ЦСО, перевязочные, фармацевтические цеха, бактереологические и вирусологические лаборатории. |
256 |
| 3 |
Кабинеты, палаты, и другие помещения ЛПУ (не входящие в 1 и 2 категории) |
167 |
| 4 |
Школьные классы, детские игровые комнаты, бытовые помещения промышленных и общественных зданий с большим скоплением людей при длительном пребывании |
130 |
| 5 |
Лестничные площадки помещений ЛПУ, курительные комнаты, общественные туалеты |
105 |

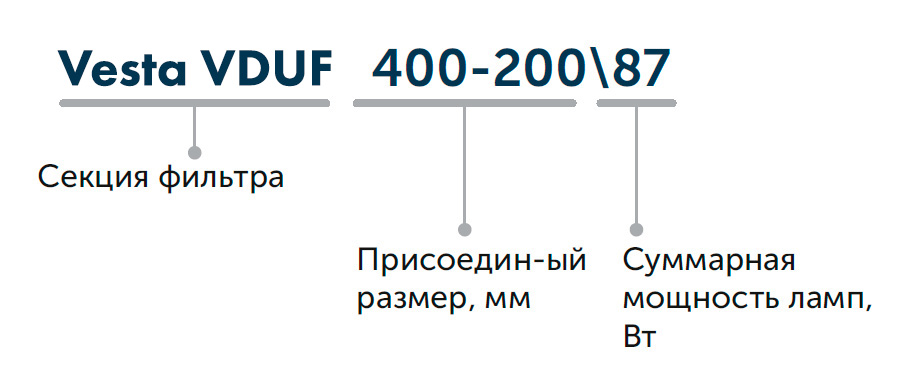

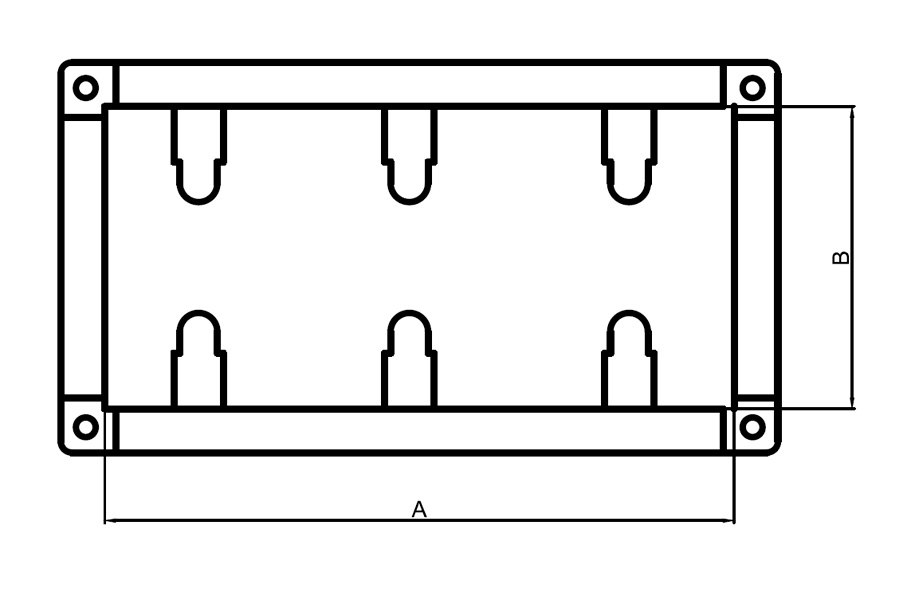

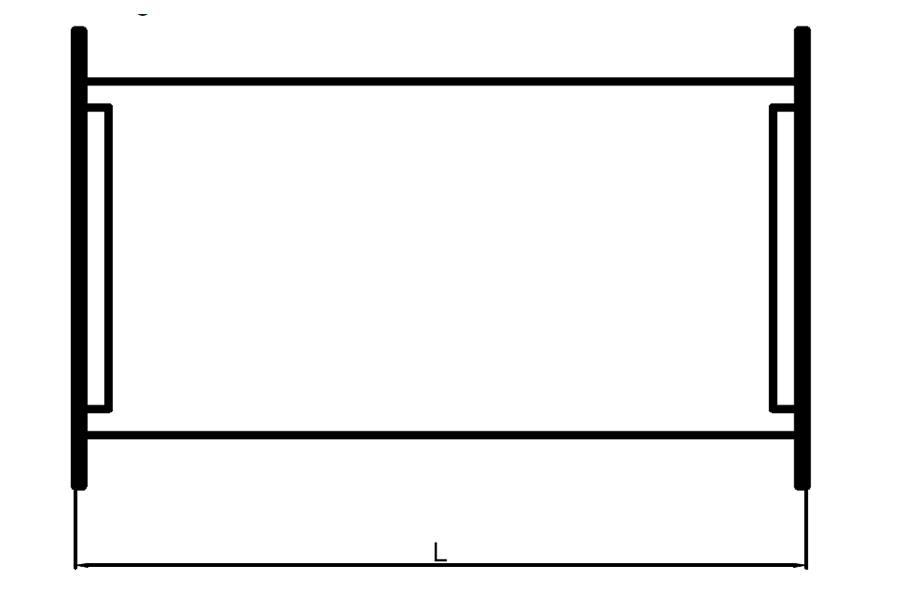

Габаритные размеры и технические характеристики секции фильтра УФ-обеззараживания Vesta VDUF
| Типоразмеры |
Модель и суммарная мощность, Вт |
A, мм |
B, мм |
L, мм |
Масса, кг |
Максимальный расход воздуха через секцию, м3/ч |
Общая потребляемая мощность, кВт |
| 400-200 |
VDUF-(СМ-87 Вт) |
400 |
200 |
1440 |
42 |
1100 |
0,675 |
| 400-200 |
VDUF-(СМ-58 Вт) |
400 |
200 |
1440 |
33,5 |
1100 |
0,45 |
| 400-200 |
VDUF-(СМ-39 Вт) |
400 |
200 |
1440 |
27,4 |
1100 |
0,3 |
| 500-250 |
VDUF-(СМ-96 Вт) |
500 |
250 |
1440 |
48,5 |
1800 |
0,75 |
| 500-250 |
VDUF-(СМ-67 Вт) |
500 |
250 |
1440 |
40,5 |
1800 |
0,525 |
| 500-250 |
VDUF-(СМ-39 Вт) |
500 |
250 |
1440 |
31,5 |
1800 |
0,3 |
| 500-300 |
VDUF-(СМ-106 Вт) |
500 |
300 |
1440 |
51,5 |
2100 |
0,825 |
| 500-300 |
VDUF-(СМ-67 Вт) |
500 |
300 |
1440 |
41,5 |
2100 |
0,525 |
| 500-300 |
VDUF-(СМ-48 Вт) |
500 |
300 |
1440 |
36,2 |
2100 |
0,375 |
| 600-300 |
VDUF(СМ-116 Вт) |
600 |
300 |
1440 |
57,7 |
2600 |
0,9 |
| 600-300 |
VDUF-(СМ-77 Вт) |
600 |
300 |
1440 |
47 |
2600 |
0,6 |
| 600-300 |
VDUF-(СМ-48 Вт) |
600 |
300 |
1440 |
38,8 |
2600 |
0,375 |
| 600-350 |
VDUF-(СМ-135 Вт) |
600 |
350 |
1440 |
65 |
3000 |
1,05 |
| 600-350 |
VDUF-(СМ-87 Вт) |
600 |
350 |
1440 |
52,4 |
3000 |
0,675 |
| 600-350 |
VDUF-(СМ-58 Вт) |
600 |
350 |
1440 |
45,3 |
3000 |
0,45 |
| 700-400 |
VDUF-(СМ-164 Вт) |
700 |
400 |
1440 |
91,5 |
4000 |
1,275 |
| 700-400 |
VDUF-(СМ-106 Вт) |
700 |
400 |
1440 |
75,3 |
4000 |
0,825 |
| 700-400 |
VDUF-(СМ-67 Вт) |
700 |
400 |
1440 |
64,5 |
4000 |
0,525 |
| 800-500 |
VDUF-(СМ-183 Вт) |
800 |
500 |
1440 |
103,5 |
5700 |
1,425 |
| 800-500 |
VDUF-(СМ-125 Вт) |
800 |
500 |
1440 |
88 |
5700 |
0,975 |
| 800-500 |
VDUF-(СМ-77 Вт) |
800 |
500 |
1440 |
74 |
5700 |
0,6 |
| 900-500 |
VDUF-(СМ-222 Вт) |
900 |
500 |
1440 |
118,5 |
6400 |
1,725 |
| 900-500 |
VDUF-(СМ-145 Вт) |
900 |
500 |
1440 |
97 |
6400 |
1,125 |
| 900-500 |
VDUF-(СМ-96 Вт) |
900 |
500 |
1440 |
83,2 |
6400 |
0,75 |
| 1000-50 |
VDUF-(СМ-241 Вт) |
1000 |
500 |
1440 |
127,3 |
7200 |
1,875 |
| 1000-500 |
VDUF-(СМ-164 Вт) |
1000 |
500 |
1440 |
105,7 |
7200 |
1,275 |
| 1000-500 |
VDUF-(СМ-116 Вт) |
1000 |
500 |
1440 |
92,2 |
7200 |
0,9 |
