Прямоугольные водяные воздухонагреватели Vesta VWNP

Типоразмер:

Цена: 29 590.00 ₽

Прямоугольный воздухонагреватель Vesta VWNP монтируется в каналах воздуховодов систем вентиляции, а также кондиционирования воздуха промышленных и общественных помещениях. Прямое предназначение воздухонагревателя нагрев текущего воздуха.

Теплообменник произведён из алюминиевых пластин и идущих через них медных трубок, диаметром которые 9,52 мм.

Расположение трубок в нём в шахматном порядке. Изготовление корпуса из стального оцинкованного листа. А, специальные резьбовые патрубки теплообменников необходимы для обеспечения удобного слива воды и обезвоздушивания теплообменника.

Теплоноситель: вода или это могут быть незамерзающие смеси. Наивысшая температура теплоносителя 170°С, максимально допустимое давление 1,5МПа.

Осуществление монтажа в разных положениях. Воздухонагреватели типа WW обычно производятся в девяти типоразмерах, в двухрядном и трехрядном исполнении. Установка нагревателя делается в системах вентиляции с расходом воздуха начиная от 500 до 10900 м³/ч и температурой перемещаемого воздуха от –40 до +40°С.

Примечание: изделия могут комплектоваться автоматикой.

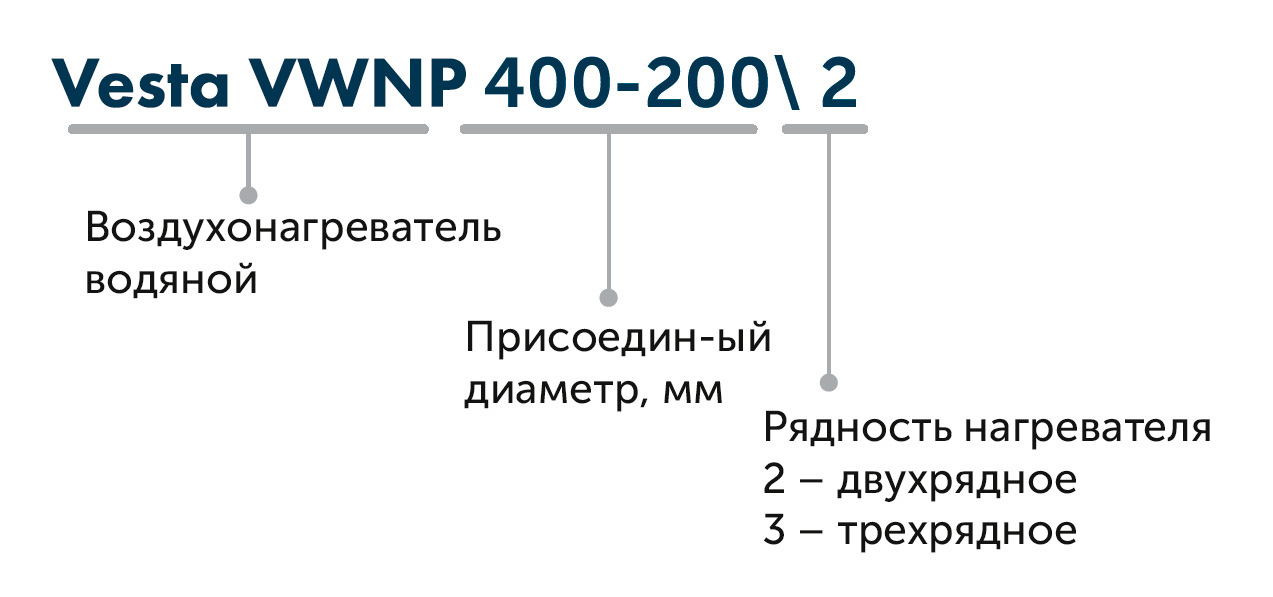

Обозначение типовых прямоугольных водяных воздухонагревателей.

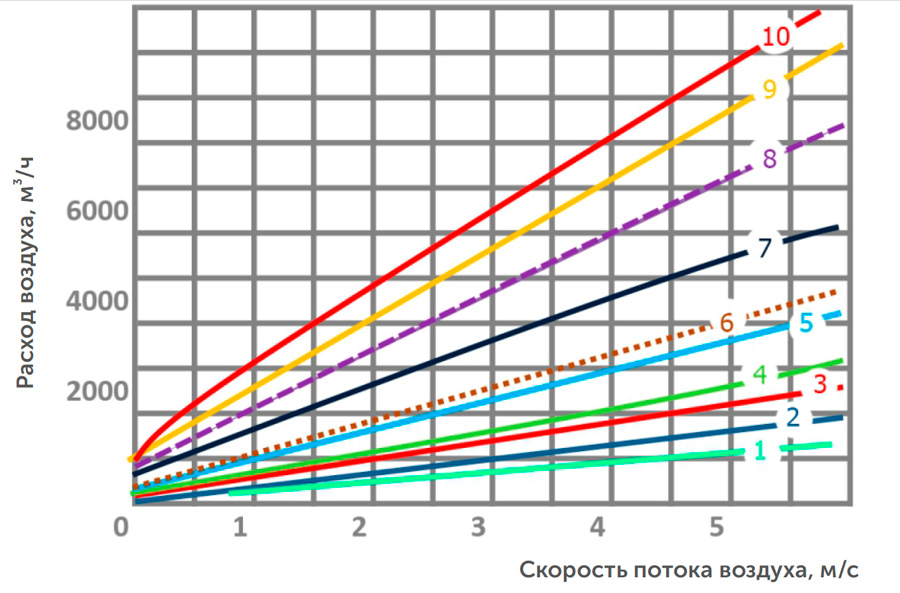

Технические характеристики Vesta VWNP для двухрядных теплообмеников

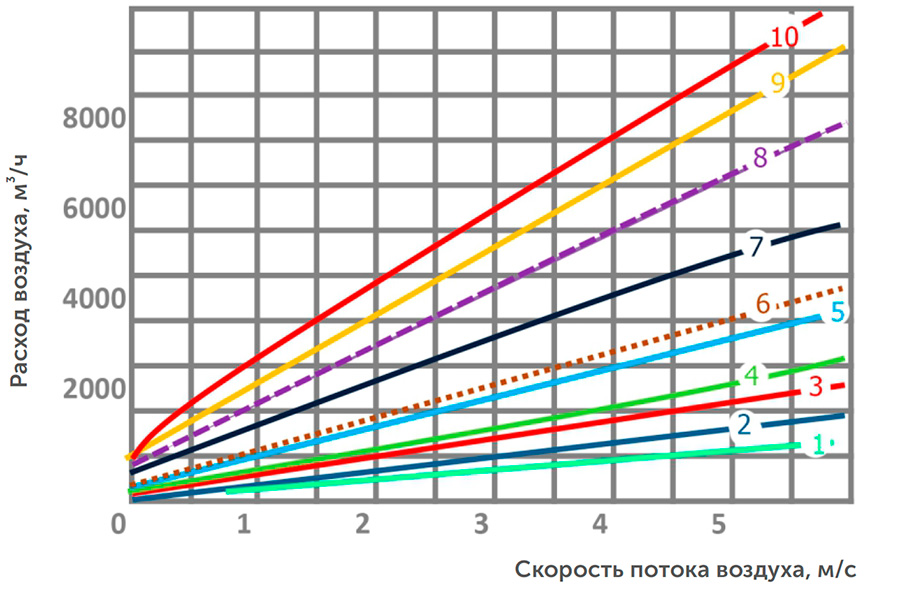

Технические характеристики Vesta VWNP для трёхрядных теплообмеников

Таблица прямоугольного воздухонагревателя Vesta VWNP для двухрядных теплообмеников

Типоразмеры	Расход воздуха, м³/час	Потеря давления, Па	Температура нач/кон, С		Мощность, кВт	Расход теплоно- сителя, л/час	Гидравлическое сопротивление, кПа	Площадь тепло- обмена, м²	Внутренний объем, куб. дм	Коэффициент теплоотдачи
300-150	745	78	-30	7,1	9,26	396	1,7	1,5	0,4	22
400-200	1325	78	-30	8,6	17,2	756	3,8	2,6	0,6	23,5
500-250	2070	78	-30	9,6	27,5	1224	7,5	4	0,9	24,3
500-300	2484	78	-30	9,6	33	1440	6	4,8	1,2	24,3
600-300	2980	78	-30	10,2	40,2	1764	8,3	5,8	1,4	24,5
600-350	3475	78	-30	10,2	46,9	2088	8,5	6,8	1,8	24,4
700-400	4635	78	-30	10,7	63,3	2808	12,8	9	2,3	24,8
800-500	6620	78	-30	11,1	91,3	4032	19,1	12,9	3,1	24,9
900-500	7450	78	-30	11,4	103,5	4572	25,5	14,5	3,4	25,1
1000-500	8280	78	-30	11,6	115,6	5112	33,1	16,1	3,7	25,2

A, мм	В, мм	А1, мм	В1 (высота), мм	L (длина), мм	G, мм	Толщина, мм	Масса, кг
300	150	320	170	344	9	150	4,1
400	200	420	220	444	9	150	5,6
500	250	520	270	544	9	150	6,6
500	300	520	320	544	9	150	7,1
600	300	620	320	644	9	150	8,1
600	350	620	370	644	9	150	8,8
700	400	720	420	744	9	150	10,6
800	500	830	530	844	11	150	13,5
900	500	930	530	960	11	150	16,4
1000	500	1030	530	1060	11	150	18,5

Таблица прямоугольного воздухонагревателя Vesta VWNP для трёхрядных теплообмеников

Типоразмеры	Расход воздуха, м³/час	Потеря давления, Па	Температура нач/кон, С		Мощность, кВт	Расход теплоно- сителя, л/час	Гидравлическое сопротивление, кПа	Площадь тепло- обмена, м²	Внутренний объем, куб. дм	Коэффициент теплоотдачи
300-150	745	115	-40	20,8	15,2	684	5,3	2,2	0,73	23,5
400-200	1325	111	-40	18,5	26,2	1157	11,8	3,9	0,9	23,0
500-250	2070	176	-40	18,5	51	2247	33,71	6,1	1,3	28,7
500-300	2484	175	-40	18,2	61,1	2700	26,1	7,3	1,7	28,7
600-300	2980	176	-40	18,8	74,1	3276	35,5	8,7	2,1	29,2
600-350	3475	176	-40	18,8	86,5	3816	36,6	10,2	2,4	29,1
700-400	4635	176	-40	19,2	116,2	5112	55,4	13,6	3,1	29,2
800-500	6620	176	-40	19,6	167	7380	83	19,4	4,3	29,4
900-500	7450	109	-40	21,1	152,7	6732	74,8	21,8	4,7	23,8
1000-500	8280	176	-40	19,1	207	9144	63	24,2	5,2	29,3

A, мм	В, мм	А1, мм	В1 (высота), мм	L (длина), мм	G, мм	Толщина, мм	Масса, кг
300	150	320	170	344	9	150	5,6
400	200	420	220	444	9	150	7,1
500	250	520	270	544	9	150	8,6
500	300	520	320	544	9	150	10,1
600	300	620	320	644	9	150	11,6
600	350	620	370	644	9	150	13,1
700	400	720	420	744	9	150	14,6
800	500	830	530	844	11	150	16,1
900	500	930	530	960	11	150	17,6
1000	500	1030	530	1060	11	150	19,8
