Щит управления приточной вентиляцией Solo VP ACP-P

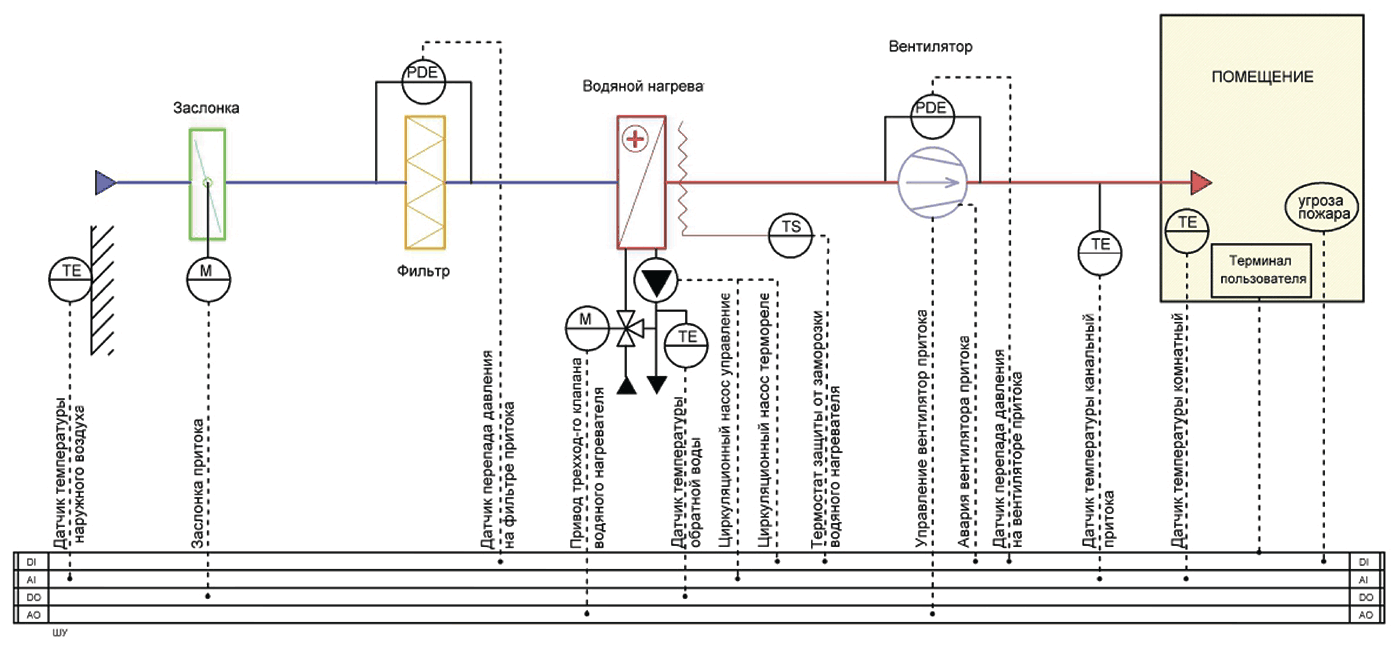

Щит автоматического управления вентиляционной установкой предназначен для управления приточной вентиляционной установкой и поддержания температурных и иных параметров работы системы. Выполняет свои функции совместно с подключаемыми к щиту датчиками, внешними сигналами и исполнительными устройствами.

Система управления обеспечивает следующие функции:

• поддержание температуры приточного воздуха;
• защиту водяного калорифера от размораживания по сигналам от капиллярного термостата, датчика температуры обратной воды и датчика температуры воздуха в вентиляционном канале;
• тепловую и токовую защиту двигателя приточного вентилятора;
• управление циркуляционным насосом водяного калорифера с учетом показаний датчиков наружной температуры и давления теплоносителя (защита от сухого хода);
• управление приводом заслонки наружного воздуха, приводом регулирующего клапана гидрообвязки водяного калорифера;
• контроль перепада давления на фильтре приточного воздуха, контроль работы приточного вентилятора;

А также отключение вентиляционной установки по сигналу «Пожар».

Для правильного функционирования щита управления необходимо в качестве датчиков температуры использовать датчики с чувствительным элементом Pt1000 или NTC, подключаемые по двухпроводной схеме.

В щите предусмотрена возможность удаленного мониторинга и управления технологическим процессом и подключения приточного вентилятора через преобразователь частоты.
