Клапаны огнезадерживающие (круглые) FSV- 2 (НО)

Клапан противопожарный (огнезадерживающий) круглого сечения канального типа с фланцевым или с ниппельным соединением. Предназначен для блокирования распространения пожара и продуктов горения.

Общие сведения:

• Предел огнестойкости EI 90,120 мин
• Минимальный размер клапана D min=Ф100
• Максимальные размер клапана Dmax=Ф1400
• Оцинкованная сталь – 1 мм
• Электромеханический привод

Клапаны FSV-2 выпускаются круглого сечения только канального типа с фланцевым или с ниппельным соединением. Привод устанавливается снаружи корпуса и обеспечивает срабатывание клапана независимо от пространственной ориентации плоскости его установки.

Корпус клапана изготавливается из оцинкованной стали. По индивидуальным заказам возможно изготовление корпуса из углеродистой или нержавеющей стали.

Створка клапана заполнена термоизоляционным материалом. Внутренние размеры поперечного сечения клапана должны соответствовать внутренним размерам поперечного сечения присоединительных конструкций воздуховодов. Типоразмерный ряд внутренних размеров поперечного сечения клапанов начинается от 100х100 мм с шагом в 50 мм. По индивидуальным заказам возможно изготовление клапанов промежуточных размеров.

Применение

Клапан противопожарный FSV-2 может применяться в качестве огнезадерживающего клапана с нормально открытой (НО) заслонкой и предназначен для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения.

Клапан может устанавливаться в проёмах стен, перекрытий, подвесных потолков, а также в торцах и на отводах воздуховодов.

Не подлежит установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений.

Климатическое исполнение

По умолчанию вид климатического исполнения У3 по ГОСТ 15150-69. Клапаны изготавливаются по техническим условиям ТУ 28.25.12-001-32431380-2021 и имеют сертификат пожарной безопасности: RU C-RU.ПБ68.В.00637/21 на клапаны с пределом огнестойкости EI 90, EI 120.

Характеристики внешней среды при эксплуатации и хранении клапана

• предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С при отсутствии прямого воздействия атмосферных осадков;
• окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Минимальный диаметр клапана с электромеханическим и электромагнитным приводом – d100. Необходимо обратить внимание, что потери давления на клапанах d100, d125, d160 относительно велик поэтому их применение должно иметь технико-экономическое обоснование. В большинстве случаев рекомендуется применять клапаны минимальным диаметром d200.

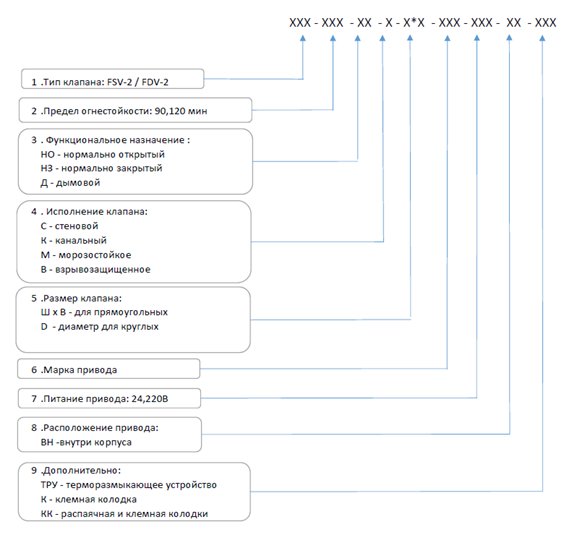

Маркировка клапанов
