Клапаны огнезадерживающие (прямоугольные) FSV- 2 (НО)

Клапан противопожарный (огнезадерживающий) прямоугольного сечения. Предназначен для блокирования распространения пожара и продуктов горения.

Общие сведения:

• Предел огнестойкости EI 90,120 мин
• Минимальный размер клапана (АхВ) 100х100 мм
• Максимальные размер клапана (АхВ) 2000х2000 мм
• Оцинкованная сталь – 1 мм
• Электромеханический привод

Клапан FSV-2 состоит из корпуса прямоугольного сечения, который является несущей конструкцией клапана и скреплен на торцах интегрированным фланцем. Заслонка установлена в корпусе на осях в муфте скольжения и наполнена огнезадерживающей плитой.

Корпус клапана изготавливается из оцинкованной стали. По индивидуальным заказам возможно изготовление корпуса из углеродистой или нержавеющей стали.

Применение

Клапан противопожарный FSV-2 может применяться в качестве огнезадерживающего клапана с нормально открытой (НО) заслонкой и предназначен для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения.

Клапан может устанавливаться в проёмах стен, перекрытий, подвесных потолков, а также в торцах и на отводах воздуховодов.

НЕ рекомендуется. Не подлежит установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений.

Климатическое исполнение

По умолчанию вид климатического исполнения У3 по ГОСТ 15150-69. Клапаны изготавливаются по техническим условиям ТУ 28.25.12-001-32431380-2021 и имеют сертификат пожарной безопасности: RU C-RU.ПБ68.В.00637/21 на клапаны с пределом огнестойкости EI 90, EI 120.

Характеристики внешней среды при эксплуатации и хранении клапана

• предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С при отсутствии прямого воздействия атмосферных осадков;
• окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Угол поворота заслонки 90°

Электрическая схема и конструкция клапана обеспечивают следующие способы перевода из исходного положения заслонки:

• автоматически по сигналу от средств пожарной автоматики;
• дистанционно по сигналу со щита управления.

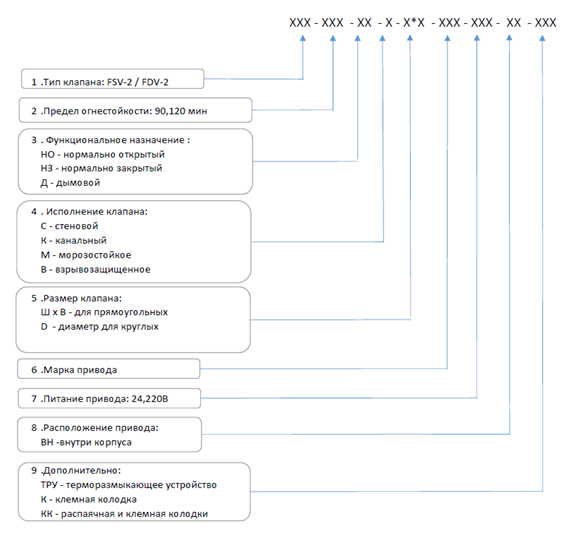

Маркировка клапанов
